Для надёжной фиксации и долговечной работы трубопроводов в энергетике, нефтегазовой, химической и металлургической промышленности применяют опоры, изготовленные по стандартам ОСТ 34.10.610-93 — ОСТ 34.10.745-93. Эти отраслевые стандарты охватывают приварные, хомутовые, скользящие и неподвижные опоры, а также втулки для прохода через перекрытия и крыши, опорные балки и лапы для вертикальных трубопроводов. В Тюменской области, где работают крупные ТЭЦ в Тюмени, нефтехимические производства в Тобольске, а также разветвлённые теплосети в Ишиме, Ялуторовске и Заводоуковске, такие изделия востребованы при строительстве, реконструкции и капремонте трубопроводных систем.
Компания «Пайп ППУ» (tyumen.pipes-ppu.ru) предлагает опоры по стандартам ОСТ 34.10.610-93 — ОСТ 34.10.745-93 с доставкой в Тюмень, Тобольск, Ишим, Ялуторовск, Заводоуковск и любые другие города Тюменской области. На складе в Тюмени — 78 704 штуки. Изготовление под заказ от 3 дней, отсрочка платежа, работаем без минимальной суммы.
Где применяют опоры ОСТ 34.10 в Тюменской области
- Тепловые электростанции (ТЭЦ) и котельные Тюмени, Тобольска, Ишима
- Нефтегазовые и химические производства (Тобольск, Тюмень)
- Металлургические предприятия и промышленные объекты
- Системы централизованного отопления, водоснабжения и канализации городов и районов
- Магистральные и технологические трубопроводы высокого давления и температуры
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал | Сталь с антикоррозионным покрытием (горячее цинкование, порошковая окраска) |
| Температура среды (t), °C | До +200 (для втулок прохода), до +450 (для опор) |
| Диаметр трубы (Dn), мм | От 57 до 1620 (в наличии), под заказ до 2000 |
| Максимальная осевая сила Q, кН | До 330 (для опоры 1620У-147) |
| Типы конструкций по ОСТ 34.10 | Приварные скользящие/неподвижные, хомутовые скользящие/неподвижные, втулки прохода через перекрытие/крышу, опорные балки, лапы для вертикальных трубопроводов |
| Сертификаты | ОСТ 34.10, ГОСТ, ISO, паспорт качества |
Все изделия соответствуют требованиям отраслевых стандартов ОСТ 34.10.610-93 — ОСТ 34.10.745-93. По запросу предоставляем сертификаты.
Ассортимент опор ОСТ 34.10 в наличии в Тюмени (выборка)
| Тип / Обозначение | Стандарт | Диаметр, мм | Размеры / Особенности | Вес, кг | Нагрузка Q, кН | Цена (от), ₽ |
|---|---|---|---|---|---|---|
| Приварная скользящая/неподвижная 108У-09 | ОСТ 34-10-616-93 | 108 | Длина 100 мм | 2,4 | 3,0 | 840 |
| Хомутовая скользящая 108У-09 | ОСТ 34-10-617-93 | 108 | Ширина 150 мм | 3,2 | 3,6 | 1 110 |
| Скользящая/неподвижная 478У-19 | ОСТ 34-10-615-93 | 478 | Длина 250 мм | 13,7 | 36 | 4 320 |
| Втулка прохода через перекрытие | ОСТ 34-10-613-93 | 133 | D=377 мм, t среды 200°C | 26,7 | — | 3 696 |
| Втулка прохода через перекрытие | ОСТ 34-10-613-93 | 377 | D=630 мм, t среды 200°C | 40,0 | — | 5 424 |
| Втулка с колпаком через крышу | ОСТ 34-10-614-93 | 478 | D=530 мм, D1=680 мм | 83,2 | — | 28 200 |
| Втулка прохода через перекрытие | ОСТ 34-10-613-93 | 1220 | D=1620 мм, t среды 200°C | 174,0 | — | 21 924 |
| Хомутовая неподвижная 219К-22 | ОСТ 34-10-618-93 | 219 | Длина 200 мм | 13,0 | 11 | 17 310 |
| Хомутовая неподвижная 426У-37 | ОСТ 34-10-618-93 | 426 | Длина 400 мм | 63,0 | 36 | 20 790 |
| Лапа с накладкой 720К-04 | ОСТ 34-10-738-93 | 720 | H=450 мм | 30,0 | 53,9 | 39 720 |
| Балка опорная | ОСТ 34-10-737-93 | — | 1400×224 мм | 57,0 | - | 18 300 |
| Скользящая/неподвижная 1020К-32 | ОСТ 34-10-615-93 | 1020 | Длина 400 мм | 49,4 | 135 | 56 490 |
| Скользящая/неподвижная 1020У-143 | ОСТ 34-10-623-93 | 1020 | Ширина 750 мм | 168,0 | 135 | 53 940 |
| Лапа с накладкой 1420У-17 | ОСТ 34-10-738-93 | 1420 | H=650 мм | 93,0 | 78,4 | 30 690 |
| Приварная скользящая/неподвижная 1620У-147 | ОСТ 34-10-616-93 | 1620 | Длина 100 мм | 211,0 | 330 | 63 300 |
Цены ориентировочные для малого опта. Точную стоимость уточняйте у менеджеров. Возможно изготовление под заказ по чертежам.
Основные типы

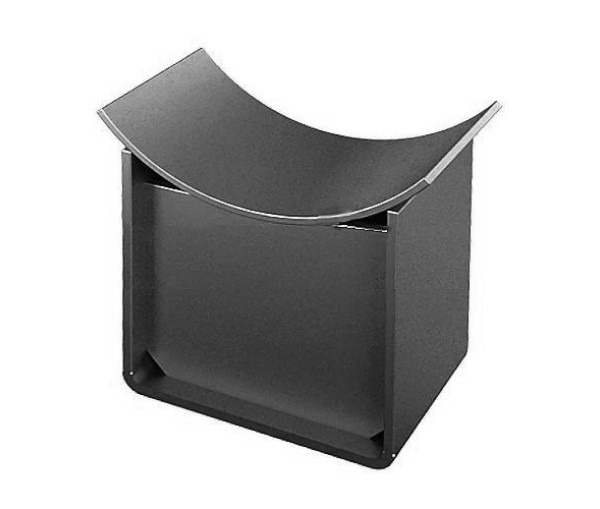

- Приварные скользящие и неподвижные (ОСТ 34-10-616-93) — для фиксации трубопроводов на опорных конструкциях
- Хомутовые скользящие и неподвижные (ОСТ 34-10-617-93, ОСТ 34-10-618-93) — для труб, где нежелательна приварка
- Втулки для прохода через перекрытия и крыши (ОСТ 34-10-613-93, ОСТ 34-10-614-93) — герметичный проход трубы через стену/крышу
- Опорные балки (ОСТ 34-10-737-93) — для распределения нагрузки на строительные конструкции
- Лапы с накладками для вертикальных трубопроводов (ОСТ 34-10-738-93) — поддержка стояков
Как выбрать для вашего объекта
- Определите тип изделия (приварная, хомутовая, втулка прохода, лапа, балка) — в зависимости от задачи.
- Замерьте наружный диаметр трубы (Dn, с изоляцией, если она есть) — от 57 до 1620 мм и более.
- Рассчитайте нагрузку (осевую силу Q, кН) с учётом веса трубы, среды и температурных перемещений.
- Для прохода через перекрытие укажите температуру среды (t) и размеры проёма.
- Выберите типоразмер из таблицы или пришлите чертёж — изготовим под заказ.
Доставка опор ОСТ 34.10 по Тюмени и области
- Тюмень — день в день или на следующий
- Тобольск, Ишим, Ялуторовск, Заводоуковск — за 1–3 дня (транспортными компаниями)
- Отдалённые районы (Уват, Вагай, Викулово и др.) — доставка до объекта
Отгрузка со склада в Тюмени (78 704 опоры в наличии) или изготовление под заказ от 3 рабочих дней.
Частые вопросы про опоры ОСТ 34.10.610-93 — ОСТ 34.10.745-93
1. Для каких отраслей предназначены эти стандарты?
ОСТ 34.10 охватывает энергетику (ОСТ 34.10.610-93), нефтегазовую промышленность (620-93), химическую (630-93), металлургию (640-93) и коммунальное хозяйство (745-93).
2. Что такое втулка для прохода через перекрытие?
Это герметичный узел прохода трубы через стену, перекрытие или крышу. Предотвращает утечки и защищает конструкцию здания.
3. В чём разница между приварной и хомутовой опорой?
Приварная — приваривается к трубе, обеспечивая жёсткую фиксацию. Хомутовая — охватывает трубу хомутом, не повреждая её, подходит для труб с изоляцией.
4. Можно ли использовать опоры ОСТ 34.10 для труб в ППУ изоляции?
Да. Для этого лучше подходят хомутовые опоры (ОСТ 34-10-617-93, 618-93). Укажите наружный диаметр вместе с изоляцией.
5. Есть ли опоры для труб диаметром более 1620 мм?
Да, изготавливаем под заказ до Dn 2000 мм и более. Срок — от 5 рабочих дней.
6. Есть ли сертификаты для сдачи объектов Ростехнадзору?
Да. Паспорта, сертификаты соответствия ОСТ 34.10, протоколы испытаний.
Как заказать опоры ОСТ 34.10 с доставкой в Тюмень или любой город области
1. Выберите типоразмер из таблицы или пришлите чертёж.
2. Отправьте заявку на info@pipe-ppu.ru или позвоните по телефону:
8 (345) 257-76-87
3. Менеджер уточнит наличие, цену и срок (обычно в течение часа).
4. Оплатите удобным способом (безнал, карта, отсрочка).
5. Получите опоры на объекте в Тюмени, Тобольске, Ишиме, Ялуторовске, Заводоуковске или любом другом городе Тюменской области.
Акция: при заказе от 30 опор — бесплатная доставка до терминала в Тюмени.
Скидка: для энергетических и промышленных предприятий — индивидуальные цены.
