Для надёжной фиксации и долговечной работы станционных трубопроводов на объектах энергетики (ТЭС, АЭС), нефтехимии и промышленных предприятиях применяют опоры и подвески, изготовленные по стандартам ОСТ 34-256-75 — ОСТ 34-297-75. Эти отраслевые стандарты охватывают неподвижные, подвижные, скользящие, пружинные, компенсационные и жёсткие опоры, а также подвески и опоры для отводов. В Тюменской области, где работают крупные ТЭЦ в Тюмени, нефтехимические производства в Тобольске, а также разветвлённые теплосети в Ишиме, Ялуторовске и Заводоуковске, такие изделия востребованы при строительстве, реконструкции и капремонте трубопроводных систем станций.
Компания «Пайп ППУ» (tyumen.pipes-ppu.ru) предлагает опоры и подвески по стандартам ОСТ 34-256-75 — ОСТ 34-297-75 с доставкой в Тюмень, Тобольск, Ишим, Ялуторовск, Заводоуковск и любые другие города Тюменской области. На складе в Тюмени — 22 770 штук. Изготовление под заказ от 3 дней, отсрочка платежа, работаем без минимальной суммы.
Где применяют опоры и подвески ОСТ 34 в Тюменской области
- Тепловые электростанции (ТЭЦ) и котельные Тюмени, Тобольска, Ишима
- Насосные станции и тепловые пункты в Ялуторовске, Заводоуковске
- Технологические трубопроводы нефтехимических заводов (Тобольск, Тюмень)
- Системы централизованного отопления и водоснабжения городов и районов
- Промышленные предприятия с трубопроводами высокого давления и температуры
Технические характеристики опор и подвесок ОСТ 34-256-75 — ОСТ 34-297-75
| Параметр | Значение |
|---|---|
| Материал | Углеродистая сталь, легированная, аустенитная (по требованию) |
| Температурный диапазон | От -60°C до +450°C |
| Диаметр трубы (Dn), мм | От 57 до 1020 (в наличии), под заказ до 1500 |
| Максимальная осевая сила Q, кН | До 48 000 (для бугельных опор на Dn 1020 мм) |
| Типы конструкций по ОСТ 34 | Неподвижные (бескорпусные, бугельные), скользящие (бугельные, хомутовые, приварные), для отводов, пружинные, однокатковые, трубчатые |
| Антикоррозийное покрытие | Горячее цинкование, порошковая окраска |
| Сертификаты | ОСТ 34, ГОСТ, ISO, паспорт качества для ТЭС/АЭС |
Все изделия соответствуют требованиям отраслевых стандартов ОСТ 34-256-75 — ОСТ 34-297-75. По запросу предоставляем сертификаты для энергообъектов.
Ассортимент опор и подвесок ОСТ 34 в наличии в Тюмени (выборка)
| Тип / Стандарт | Диаметр, мм | Размеры / Особенности | Вес, кг | Нагрузка Q, кН | Цена (от), ₽ |
|---|---|---|---|---|---|
| Скользящая хомутовая (ОСТ 34-258-75) | 76 | h=100 мм | 1,32 | 170 | 340 |
| Скользящая хомутовая (ОСТ 34-258-75) | 133 | h=150 мм | 3,33 | 430 | 850 |

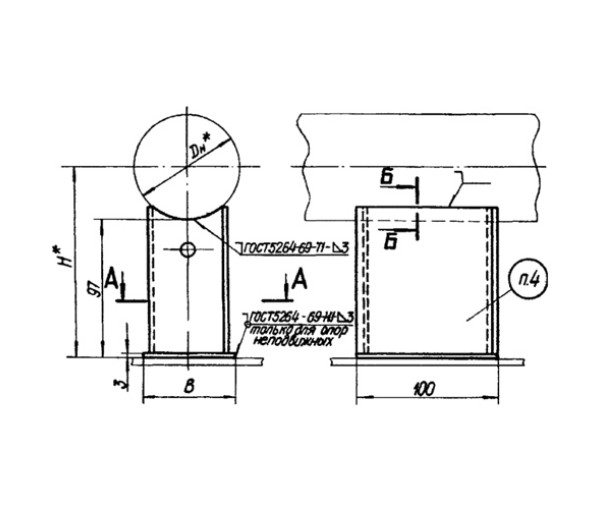

| Трубчатая (ОСТ 34-260-75) | 159 | H=96 мм, К=4 | 1,71 | — | 601 |
| Неподвижная бескорпусная (ОСТ 34-273-75) | 426 | — | 5,87 | 4000 (Px) | 1 480 |
| Скользящая приварная (ОСТ 34-257-75) | 530 | H=150 мм | 25,66 | 5000 | 6 520 |
| Скользящая бугельная (ОСТ 34-259-75) | 426 | h=100 мм | 26,40 | 3870 | 6 700 |
| Для отводов (ОСТ 34-267-75) | 426 | R=400 мм, H=270 мм | 27,50 | — | 6 900 |
| Трубчатая (ОСТ 34-260-75) | 426 | H=96 мм, К=6 | 13,70 | — | 4 799 |
| Неподвижная бугельная (ОСТ 34-276-75) | 426 | H=100 мм, С=220 мм | 40,80 | 15500 | 10 200 |
| Однокатковая (ОСТ 34-269-75) | — | b=550 мм | 17,20 | — | 4 400 |
| Пружинная для отводов (ОСТ 34-268-75) | 426 | H=449 мм, прогиб 140 | 87,63 | 2686 кгс | 22 910 |
| Пружинная для отводов (ОСТ 34-268-75) | 530 | H=265 мм, прогиб 70 | 72,49 | 2005 кгс | 19 130 |
| Скользящая бугельная (ОСТ 34-259-75) | 920 | h=150 мм | 124,10 | 13000 | 32 030 |
| Для отводов (ОСТ 34-265-75) | 1020 | R=1000 мм, H=600 мм | 123,00 | — | 31 750 |
| Неподвижная бугельная (ОСТ 34-276-75) | 1020 | H=100 мм, С=400 мм | 213,90 | 48000 | 56 550 |
Цены ориентировочные для малого опта. Точную стоимость уточняйте у менеджеров. Возможно изготовление под заказ по чертежам.
Типы опор и подвесок по ОСТ 34-256-75 — ОСТ 34-297-75
- Неподвижные опоры (ОСТ 34-256-75, ОСТ 34-273-75, ОСТ 34-276-75) — жёсткая фиксация трубы, используются на поворотах и в точках соединения
- Подвижные опоры (ОСТ 34-257-75) — обеспечивают осевое перемещение при температурных расширениях
- Скользящие опоры (ОСТ 34-258-75, ОСТ 34-259-75) — позволяют горизонтальное перемещение, фиксируя вертикальное положение
- Пружинные опоры и подвески (ОСТ 34-259-75, ОСТ 34-268-75) — компенсируют вертикальные нагрузки и вибрации
- Компенсационные опоры (ОСТ 34-260-75) — компенсируют деформации от температурных изменений и давления
- Жёсткие опоры (ОСТ 34-261-75) — полностью исключают подвижность трубопровода
- Опоры для отводов (ОСТ 34-265-75, ОСТ 34-267-75, ОСТ 34-268-75) — специальные конструкции под крутоизогнутые и сварные отводы
Как выбрать опору или подвеску ОСТ 34 для вашего объекта
- Определите тип изделия (неподвижная, подвижная, скользящая, пружинная, для отводов) — в зависимости от задачи и места установки.
- Замерьте наружный диаметр трубы (Dn, с изоляцией, если она есть) — от 57 до 1020 мм и более.
- Рассчитайте нагрузку (осевую силу Q, кН) с учётом веса трубы, среды, изоляции и температурных перемещений.
- Выберите типоразмер из таблицы или пришлите чертёж — изготовим под заказ.
Доставка опор и подвесок ОСТ 34 по Тюмени и области
- Тюмень — день в день или на следующий
- Тобольск, Ишим, Ялуторовск, Заводоуковск — за 1–3 дня (транспортными компаниями)
- Отдалённые районы (Уват, Вагай, Викулово и др.) — доставка до объекта
Отгрузка со склада в Тюмени (22 770 опор в наличии) или изготовление под заказ от 3 рабочих дней.
Частые вопросы про опоры и подвески ОСТ 34-256-75 — ОСТ 34-297-75
1. Для каких объектов предназначены эти стандарты?
ОСТ 34 — отраслевые стандарты для трубопроводов тепловых (ТЭС) и атомных (АЭС) электростанций, а также для насосных и компрессорных станций.
2. В чём разница между опорой и подвеской?
Опоры поддерживают трубопровод снизу (на грунте, эстакаде, фундаменте). Подвески крепят трубу сверху к перекрытиям или балкам.
3. Что такое пружинная опора / подвеска?
Изделия с пружинными элементами, которые компенсируют вертикальные перемещения, вибрации и динамические нагрузки.
4. Можно ли использовать опоры ОСТ 34 для труб в ППУ изоляции?
Да. Укажите наружный диаметр вместе с изоляцией — подберём или изготовим опору нужного размера.
5. Есть ли опоры для труб диаметром более 1020 мм?
Да, изготавливаем под заказ до Dn 1500 мм и более по ОСТ 34. Срок — от 5 рабочих дней.
6. Есть ли сертификаты для сдачи объектов Ростехнадзору (ТЭС, АЭС)?
Да. Паспорта, сертификаты соответствия ОСТ 34, протоколы испытаний.
Как заказать опоры и подвески ОСТ 34 с доставкой в Тюмень или любой город области
1. Выберите типоразмер из таблицы или пришлите чертёж.
2. Отправьте заявку на info@pipe-ppu.ru или позвоните по телефону:
8 (345) 257-76-87
3. Менеджер уточнит наличие, цену и срок (обычно в течение часа).
4. Оплатите удобным способом (безнал, карта, отсрочка).
5. Получите опоры на объекте в Тюмени, Тобольске, Ишиме, Ялуторовске, Заводоуковске или любом другом городе Тюменской области.
Акция: при заказе от 30 опор по ОСТ 34 — бесплатная доставка до терминала в Тюмени.
Скидка: для энергетических и промышленных предприятий — индивидуальные цены.
