Для надёжной фиксации и долговечной работы трубопроводов на объектах нефтегазовой, химической промышленности, энергетики и строительства применяют элементы трубопровода по стандартам ОСТ 108.275.24-80 — ОСТ 108.764.01-80. Эти изделия включают хомутовые блоки для подвесок, приварные опорные балки, а также трубы, фланцы, сгоны, заглушки, краны и задвижки. В Тюменской области, где работают крупные нефтехимические производства в Тобольске, ТЭЦ в Тюмени, а также промышленные объекты в Ишиме, Ялуторовске и Заводоуковске, элементы по ОСТ 108 востребованы при строительстве, реконструкции и ремонте трубопроводных систем высокого давления и температуры.
Компания «Пайп ППУ» (tyumen.pipes-ppu.ru) предлагает элементы трубопровода по ОСТ 108.275.24-80 — ОСТ 108.764.01-80 (блоки хомутовые для подвесок, блоки приварные с опорной балкой) с доставкой в Тюмень, Тобольск, Ишим, Ялуторовск, Заводоуковск и любые другие города Тюменской области. На складе в Тюмени — 17 226 штук. Изготовление под заказ от 3 дней, отсрочка платежа, работаем без минимальной суммы.
Где применяют в Тюменской области
- Нефтегазовая промышленность (транспортировка нефти, газа и нефтепродуктов)
- Химическая промышленность (транспортировка химических реактивов и продуктов)
- Энергетика (паропроводы, трубопроводы горячей воды на ТЭС и АЭС)
- Строительство (системы водоснабжения и отопления)
- Котельные, ТЭЦ, насосные станции в Тюмени, Тобольске, Ишиме, Ялуторовске, Заводоуковске
Технические характеристики
| Параметр | Значение | |
|---|---|---|
| Стандарты | ОСТ 108.275.24-80 — ОСТ 108.764.01-80 (в т.ч. 108.275.56-80, 108.275.62-80) | |
| Типы изделий | Блоки хомутовые для подвесок, блоки приварные с опорной балкой | |
| Диаметр трубопровода (Dn), мм | 108, 133, 159, 194, 219, 273, 325, 377, 426, 465, 530, 630, 720 (в наличии) | |
| Осевая сила Q, кН | от 28,6 до 310 | |
| Рабочая температура, °C | от -70 до +450 | |
| Рабочее давление, атм | до 150 | |
| Материалы | Углеродистая сталь (Ст20, Ст35), нержавеющая (12Х18Н10Т), легированная (09Г2С, 16ХН) | |
| Сертификаты | ОСТ 108, паспорт качества | |
| Срок службы, лет | более 30 |
Все изделия соответствуют требованиям ОСТ 108.275.24-80 — ОСТ 108.764.01-80. По запросу предоставляем сертификаты.
Ассортимент
Блоки хомутовые для подвесок трубопроводов (ОСТ 108.275.56-80)
| Диаметр Dn, мм | Ширина, мм | Длина, мм | Расст. между шпильками, мм | Осевая сила Q, кН | Вес, кг | Цена (от), ₽ |
|---|---|---|---|---|---|---|
| 108 | 100 | 670 | 630 | 28,6 | 12,80 | 6 600 |
| 133 | 160 | 720 | 680 | 57,5 | 22,26 | 11 440 |
| 159 | 160 | 740 | 700 | 83,0 | 29,30 | 14 850 |
| 194 | 160 | 910 | 860 | — | 33,32 | 16 760 |
| 219 | 160 | 980 | 920 | 62,5 | 33,56 | 16 980 |
| 273 | 160 | 1000 | 940 | 82,0 | 45,16 | 22 680 |
| 325 | 200 | 1050 | 990 | 152,0 | 66,58 | 33 390 |
| 377 | 200 | 1130 | 1080 | 145,0 | 91,62 | 45 930 |
| 426 | 200 | 1180 | 1130 | 145,0 | 95,34 | 47 880 |
| 465 | 200 | 1220 | 1170 | 145,0 | 104,46 | 52 430 |
| 530 | 230 | 1350 | 1210 | — | 206,35 | 103 490 |
| 630 | 230 | 1390 | 1250 | 310,0 | 218,05 | 109 450 |
| 720 | 270 | 1540 | 1420 | 310,0 | 272,29 | 136 680 |

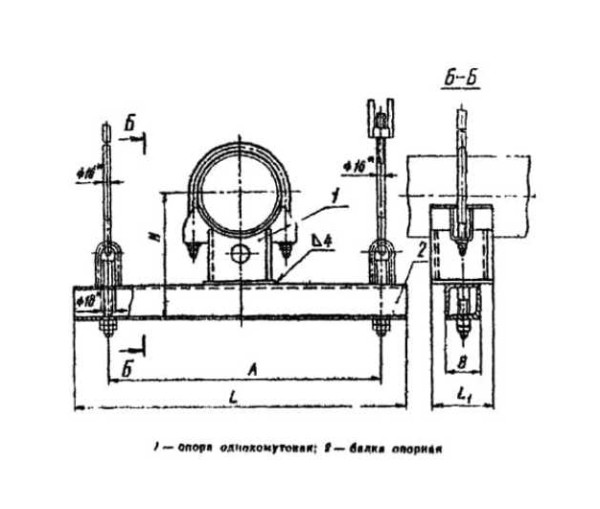

Блоки приварные с опорной балкой (ОСТ 108.275.62-80)
Цены ориентировочные, для точного расчёта обращайтесь к менеджерам. Возможно изготовление элементов других типоразмеров под заказ.
| Высота Н, мм | Длина, мм | Осевая сила Q, кН | Вес, кг | Цена (от), ₽ |
|---|---|---|---|---|
| 295 | 1420 | 78,5 | 59,4 | 23 880 |
| 335 | 1420 | 78,5 | 71,2 | 28 640 |
Основные виды
- Блоки хомутовые для подвесок (ОСТ 108.275.56-80) — для подвеса трубопроводов к перекрытиям и балкам
- Блоки приварные с опорной балкой (ОСТ 108.275.62-80) — для жёсткой фиксации трубопроводов на опорных конструкциях
- Трубы — основные компоненты трубопроводной системы (прямые или с изгибами)
- Фланцы — для соединения труб и других компонентов
- Сгоны — для соединения труб и изменения направления
- Заглушки — для герметичного закрытия трубопроводов
- Краны и задвижки — для регулировки и перекрытия потока
Преимущества
- Высокая прочность и долговечность — изготовлены из углеродистых, нержавеющих и легированных сталей
- Устойчивость к коррозии — подходят для работы в агрессивных средах
- Широкий диапазон рабочих температур — от -70°C до +450°C
- Высокое рабочее давление — до 150 атм
- Широкий диапазон диаметров — от 108 до 720 мм (в наличии), под заказ до 1200 мм
- Универсальность — подходят для нефтегазовой, химической, энергетической и строительной отраслей
Как выбрать
- Определите тип необходимого элемента (хомутовый блок, приварная балка, труба, фланец и т.д.).
- Укажите диаметр трубопровода (Dn, мм) — от 108 до 720 мм.
- Рассчитайте требуемую осевую нагрузку (Q, кН) с учётом веса трубы, среды и температурных расширений.
- Выберите типоразмер из таблицы или пришлите чертёж — изготовим под заказ.
Доставка
- Тюмень — день в день или на следующий
- Тобольск, Ишим, Ялуторовск, Заводоуковск — за 1–3 дня (транспортными компаниями)
- Отдалённые районы (Уват, Вагай, Викулово и др.) — доставка до объекта
Отгрузка со склада в Тюмени (17 226 элементов в наличии) или изготовление под заказ от 3 рабочих дней.
Частые вопросы
1. Для каких объектов предназначены эти стандарты?
ОСТ 108.275.24-80 — ОСТ 108.764.01-80 — отраслевые стандарты для трубопроводов нефтегазовой, химической промышленности, энергетики (ТЭС, АЭС) и строительства.
2. Какие нагрузки выдерживают хомутовые блоки?
В наличии блоки с осевой силой от 28,6 до 310 кН. Под заказ изготавливаем на любые нагрузки.
3. Из каких материалов изготавливаются элементы?
Углеродистые стали (Ст20, Ст35), нержавеющие (12Х18Н10Т), легированные (09Г2С, 16ХН).
4. Можно ли использовать эти элементы для труб в ППУ изоляции?
Да, хомутовые блоки подходят для ППУ-труб. Укажите наружный диаметр вместе с изоляцией для подбора типоразмера.
5. Есть ли сертификаты для объектов Ростехнадзора?
Да. Предоставляем паспорта и сертификаты соответствия ОСТ 108.
Как заказать элементы по ОСТ 108 с доставкой в Тюмень или любой город области
1. Выберите типоразмер из таблицы или пришлите чертёж.
2. Отправьте заявку на info@pipe-ppu.ru или позвоните по телефону:
8 (345) 257-76-87
3. Менеджер уточнит наличие, цену и срок (обычно в течение часа).
4. Оплатите удобным способом (безнал, карта, отсрочка).
5. Получите элементы на объекте в Тюмени, Тобольске, Ишиме, Ялуторовске, Заводоуковске или любом другом городе Тюменской области.
Акция: при заказе от 50 элементов — бесплатная доставка до терминала в Тюмени.
Скидка: для нефтегазовых, химических и энергетических предприятий — индивидуальные цены.
