Для надёжной фиксации и долговечной работы стальных трубопроводов в системах отопления, водоснабжения, тепловых сетях и на промышленных объектах применяют подвески по каталогу №0312. Эти устройства предназначены для крепления труб к перекрытиям, балкам и другим несущим конструкциям, обеспечивая компенсацию температурных расширений, вибраций и динамических нагрузок. В Тюменской области, где трубопроводы работают в сложных климатических условиях (Тюмень, Тобольск, Ишим, Ялуторовск, Заводоуковск), подвески каталога №0312 востребованы при строительстве, реконструкции и ремонте инженерных систем.
Компания «Пайп ППУ» (tyumen.pipes-ppu.ru) предлагает крепления труб на подвесках по каталогу №0312 (чертежи 0312.18.00.000 для DN 108, 133, 159) с доставкой в Тюмень, Тобольск, Ишим, Ялуторовск, Заводоуковск и любые другие города Тюменской области. На складе в Тюмени — 106 425 штук. Изготовление под заказ от 3 дней, отсрочка платежа, работаем без минимальной суммы.
Где применяют подвески каталога №0312 в Тюменской области
- Тепловые сети и магистральные трубопроводы Тюмени, Тобольска, Ишима
- Котельные, ТЭЦ, насосные станции в Ялуторовске и Заводоуковске
- Системы отопления и горячего водоснабжения жилых и общественных зданий
- Промышленные трубопроводы (нефтегазовая, химическая, металлургическая промышленность)
- Системы водоснабжения и канализации
- Инженерные сети промышленных предприятий
Технические характеристики
| Параметр | Значение / Диапазон |
|---|---|
| Каталог | №0312 (чертежи 0312.18.00.000) |
| Тип изделия | Крепление одной трубы на подвеске |
| Диаметр трубы (Dn), мм | 108, 133, 159 (в наличии), под заказ до 500 |
| Вертикальная сила Р, кН | 231, 250, 294, 509, 546 |
| Температура среды t, °C | 50, 100, 200, 300 |
| Диаметр крепежа D, мм | 10, 12, 16 |
| Вес изделия, кг | 3,1 (DN108), 4,8 (DN133), 7,9 (DN159) |
| Материал | Сталь (оцинкованная, нержавеющая — по запросу) |
| Стандарты | Каталог №0312, ГОСТ, DIN |
| Сертификаты | Паспорт качества |
| Срок службы, лет | более 30 |
Все изделия соответствуют требованиям каталога №0312. По запросу предоставляем сертификаты.
Ассортимент

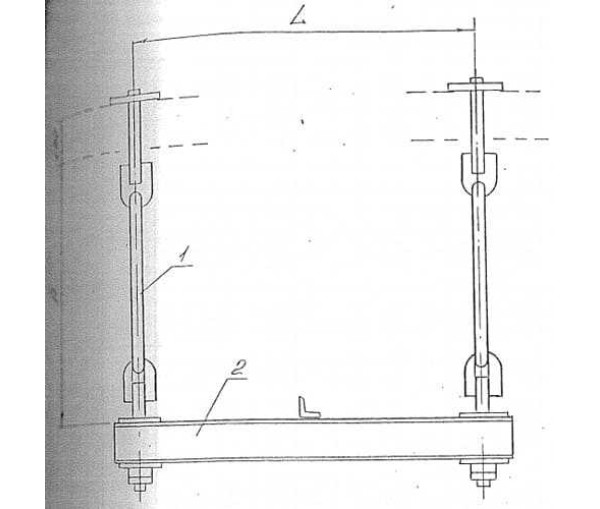

Крепление одной трубы на подвеске (чертёж 0312.18.00.000-03) для DN 108
| Диаметр Dn, мм | Вертикальная сила Р, кН | Температура среды t, °C | Диаметр крепежа D, мм | Вес, кг |
|---|---|---|---|---|
| 108 | 231 | 50 | 10 | 3,1 |
| 108 | 231 | 100 | 10 | 3,1 |
| 108 | 250 | 100 | 10 | 3,1 |
| 108 | 250 | 200 | 10 | 3,1 |
| 108 | 294 | 200 | 10 | 3,1 |
| 108 | 294 | 300 | 10 | 3,1 |
Крепление одной трубы на подвеске (чертёж 0312.18.00.000-04) для DN 133
| Диаметр Dn, мм | Вертикальная сила Р, кН | Температура среды t, °C | Диаметр крепежа D, мм | Вес, кг |
|---|---|---|---|---|
| 133 | 231 | 50 | 12 | 4,8 |
| 133 | 231 | 100 | 12 | 4,8 |
| 133 | 250 | 100 | 12 | 4,8 |
| 133 | 250 | 200 | 12 | 4,8 |
| 133 | 294 | 200 | 12 | 4,8 |
| 133 | 294 | 300 | 12 | 4,8 |
Крепление одной трубы на подвеске (чертёж 0312.18.00.000-05) для DN 159
| Диаметр Dn, мм | Вертикальная сила Р, кН | Температура среды t, °C | Диаметр крепежа D, мм | Вес, кг |
|---|---|---|---|---|
| 159 | 509 | 50 | 16 | 7,9 |
| 159 | 509 | 100 | 16 | 7,9 |
| 159 | 546 | 100 | 16 | 7,9 |
Цены по запросу. Точную стоимость и сроки уточняйте у менеджеров. Возможно изготовление подвесок для других диаметров под заказ.
Продукция
| Наименование | Материал | Диаметр трубы, мм | Тип крепления | Стандарт |
|---|---|---|---|---|
| Трубная ПТ-20 | Сталь оцинкованная | 20 | Настенная | DIN 3015 |
| Кабельная ПК-10 | Нержавеющая сталь | 10 | Потолочная | ISO 9001 |
| Универсальная ПУ-50 | Алюминий | 50 | Напольная | GOST 9.032 |
| Пластиковая ПП-30 | Пластик | 30 | Настенная | ISO 1461 |
Преимущества
- Надёжное удержание и поддержка трубопроводов — фиксация на стенах, потолках и других конструкциях
- Минимизация вибрационных нагрузок и шумов — снижение воздействия на трубопроводную систему
- Высокая прочность и долговечность — изготовлены из оцинкованной, нержавеющей стали, алюминия или пластика
- Устойчивость к коррозии — подходят для работы в различных условиях
- Широкий диапазон рабочих температур — от -60 до +300°C и выше
- Универсальность — подходят для нефтегазовой, энергетической, химической и строительной отраслей
Как выбрать
- Определите диаметр трубы (Dn, мм) — 108, 133, 159 мм (в ассортименте).
- Рассчитайте требуемую вертикальную нагрузку (Р, кН) с учётом веса трубы, теплоносителя и изоляции.
- Уточните температуру среды (t, °C) — 50, 100, 200, 300°C.
- Выберите типоразмер из таблицы по чертежу 0312.18.00.000-03/04/05.
- При необходимости нестандартных размеров пришлите чертёж — изготовим под заказ.
Доставка
- Тюмень — день в день или на следующий
- Тобольск, Ишим, Ялуторовск, Заводоуковск — за 1–3 дня (транспортными компаниями)
- Отдалённые районы (Уват, Вагай, Викулово и др.) — доставка до объекта
Отгрузка со склада в Тюмени (106 425 подвесок в наличии) или изготовление под заказ от 3 рабочих дней.
Частые вопросы
1. Для каких трубопроводов предназначены подвески каталога №0312?
Подвески предназначены для крепления стальных трубопроводов в системах отопления, водоснабжения, тепловых сетях, а также на промышленных объектах.
2. Какие стандарты применяются?
Изделия соответствуют каталогу №0312, а также стандартам ISO 9001, ISO 1461, GOST 9.032, DIN 3015.
3. Из каких материалов изготавливаются подвески?
Оцинкованная сталь (основная), нержавеющая сталь (для агрессивных сред), алюминий (для лёгких конструкций), пластик (для химически стойких условий).
4. Можно ли использовать эти подвески для труб в ППУ изоляции?
Да, для ППУ-труб необходимы подвески с широкими хомутами или мягкими прокладками. Рекомендуем проконсультироваться с нашими специалистами.
5. Есть ли сертификаты для объектов Ростехнадзора?
Да. Предоставляем паспорта и сертификаты соответствия.
Как заказать с доставкой в Тюмень или любой город области
1. Выберите типоразмер из таблицы (диаметр, нагрузка, температура) или пришлите чертёж.
2. Отправьте заявку на info@pipe-ppu.ru или позвоните по телефону:
8 (345) 257-76-87
3. Менеджер уточнит наличие, цену и срок (обычно в течение часа).
4. Оплатите удобным способом (безнал, карта, отсрочка).
5. Получите подвески на объекте в Тюмени, Тобольске, Ишиме, Ялуторовске, Заводоуковске или любом другом городе Тюменской области.
Акция: при заказе от 500 подвесок — бесплатная доставка до терминала в Тюмени.
Скидка: для теплосетевых организаций, монтажных компаний и промышленных предприятий — индивидуальные цены.
